28335 부트모드

조남규 (IP: 103.218.162.**) 2026.08.26 10:33:21 조회수 914

안녕하세요, 28335 초소형 버스 모듈 보드를 사용 중 부트 모드 설정과 관련하여 문의드립니다.

현재 기본 부트 모드에서 Flash로 변경하려고 합니다. 함께 첨부한 보드 사진을 보면 하단에 'Boot-Mode'라고 표기된 패드들이 있는데, 이와 관련하여 정확한 하드웨어 설정 방법을 확인하고 싶습니다.

구체적으로는, 각 저항들이 어디 GPIO에 연결되는지 궁금합니다.

업무에 바쁘시겠지만, 확인 후 답변해 주시면 큰 도움이 될 것 같습니다.

감사합니다.



---- 답변 글 ----

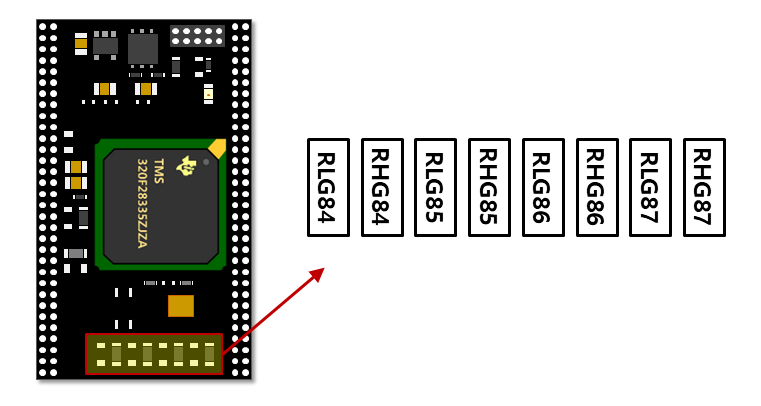

현재 출고되고 있는 TMS320F28335 초소형 버스 모듈의 부트모드 선택용 저항 설정은 기본 값이 내부 FLASH 메모리 부트 입니다.



풀업 저항(4.7kΩ)을 통해 TMS320F28335의 GPIO 84~87번 포트에 3.3V(VDDIO) 전원이 연결되어 있으며, 이 설정은 Internal FLASH memory Boot mode 에 해당됩니다.



총 댓글 1
  • 싱크웍스

    이미지 첨부에 문제가 있는 것 같습니다. (첨부하신 이미지가 보이지 않습니다.)
    글을 수정해주시거나, 카카오톡 싱크웍스 채널 채팅(http://pf.kakao.com/_PxegWT/chat)을 통해서 문의를 주시면 보다 원활한 답변이 가능할 것 같습니다.

    기타 문의사항이 있으시면 전화 상담도 가능합니다. TEL. 031-781-2812
    2026-08-26 10:40:37
